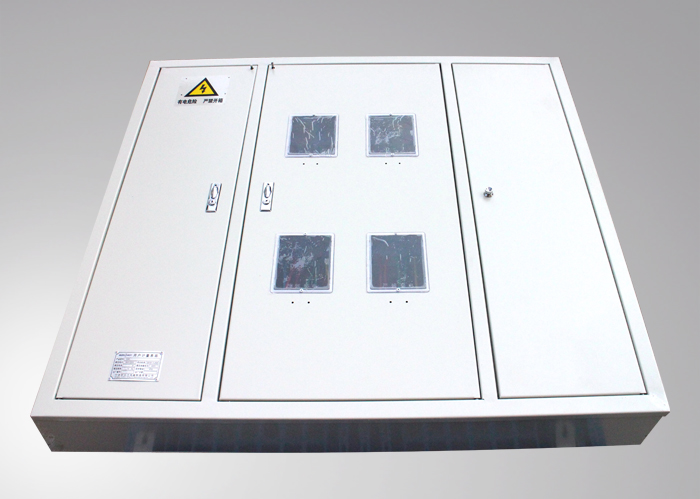

用戶計量表箱(DJK)
a.產品概述
DJK型低壓計量箱,適用于公寓式建筑及辦公寫字樓用電的電能集中計量管理,可跟設計需要安裝智能型電能表,實現計算機管理,并可安裝遙測、遙訊設備,可實現遠距離后臺電能信息采集與監控終端。產品符合GB7251.3-2006國家標準。
b.結構特點
1.計量箱箱體裁量主要分為金屬和非金屬兩大類。金屬殼計量箱采用鍍鋅冷軋鋼板或不銹鋼板制作,其中不銹鋼板采用無磁性不銹鋼。非金屬計量箱選用不飽和聚酯玻璃纖維增強模塑模壓成型或其他性能相近的材料;
2.計量箱根據安裝方式一般分為嵌入式和掛壁式兩種,特殊情況下也可設置落地(立)式計量箱;按照安裝環境分為戶內和戶外兩種;
3.根據安裝表位數量不同分為1、2、4、6、8、10、12表位。其中4、6、8、10、12表位的規格,均可根據需要安裝遙測、遙訊設備,用于電能信息采集與監控終端;
4.計量箱設有進線室、計量室和出線室三室,按橫式方式進行設計排列,三室相互獨立,并配有相應隔板;
5.進線室和出線室采用二層面板結構方式,第一層門由鑰匙控制;第二次裝設防護面板,只有開關操作手柄外露。進線室內設有進線總開關、匯流銅母排和浪涌保護器。出線室裝有出現開關。使計量室具有隔離、過載及短路保護功能;
6.計量室內設有導線敷設槽與導線采用阻燃材料,室內預留各種集抄方式的線纜通道。線槽的設置將強、弱電導線分開設置,布線整齊、美觀、合理,箱內元器件安裝在絕緣底板上;
7.計量室可滿足各類感應式機械表、全電子式電子表和分時電能表的安裝;每個表位都配有相應的觀察室,觀察窗窗口采用聚碳樹脂材料,窗口清晰、透明、不變色;
8.進線室和計量室采用鉛封鎖,可配有封印裝置,達到供電部門規定的計量標準;
9.每一表位和出線斷路器設置用戶標簽,并按從左到右、從下到上的原則設置,公用表和集抄器表位有明顯標簽,方便用戶管理和使用。
c.主要技術參數
序號 | 項目 | 單位 | 參數 |
1 | 額定工作電壓 | V | AC380、220 |
2 | 額定絕緣電壓 | V | AC400 |
3 | 額定電流 | A | ≤250 |
4 | 額定頻率 | Hz | 50 |
5 | 額定短時耐受電流 | kA/1s | 5 |
6 | 外殼防護等級 | IP30 |
