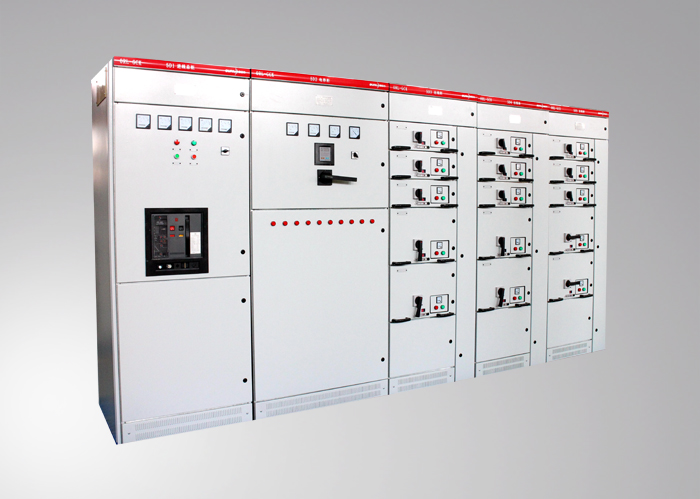

低壓抽出式成套開關設備(GCK)
a.產品概述
GCK低壓抽出式開關柜(以下簡稱開關柜)是一種用標準摸件優工廠組裝的組合式低壓開關柜。本產品適用于三相交流50Hz、60Hz,額定電壓660V,額定電流4000A及以下的三相四線制及三相五線制電力系統。適用于發電廠、變電站、工礦企業、大樓賓館、機場、碼頭等電力用戶和電力系統作為接受和分配電能之用。 本產品符合IEC439-1《低壓成套開關設備和控制設備》、GB7251.1-1999《低壓成套開關設備》、JB/T9661-1999《低壓抽出式成套開關設備》等標準。
b.結構特點
1.開關柜柜架采用C型型鋼拼裝而成,零部件按模數化設計,通用系數高,安裝模數孔為E=25mm;
2. 柜門、側板、頂蓋、后門等部件采用靜電環氧粉末噴涂,柜內各安裝梁、板、支件采用敷鋁鋅板加工,柜體具有良好的防腐蝕功能和牢靠的機械強度;
3. 開關柜可分為電纜室、功能單元室、母線室,各單元室的功能相對獨立,并進行嚴格的分隔;
4. 水平母線位于柜體頂部,垂直母線室位于柜體左側中部的垂直母線盒內,抽屜單元位于柜體前部,具有抽出和推入靈活,互換性好、機械強度高的特點;
5. 設備緊湊,以較小的空間容納較多的功能單元;
6. 功能單元室具有分、合等位置的明顯標志,并設有完整的機械聯鎖。
c.產品技術參數
序號 | 項目 | 單位 | 參數 | |
1 | 主電路額定電壓 | V | AC380、660 | |
2 | 輔助電路額定電壓 | V | AC220、380,DC110、220 | |
3 | 額定絕緣電壓 | V | AC660 | |
4 | 額定頻率 | Hz | 50(60) | |
5 | 額定電流 | 水平母線 | A | ≤4000 |
垂直母線(MCC) | A | 1600 | ||
6 | 母線額定短時耐受電流 | kA/1s | 50、80 | |
7 | 母線額定峰值耐受電流 | kA | 105、176 | |
8 | 工頻試驗電壓 | 主電路 | V/1min | 2500 |
輔助電路 | ||||
9 | 母線 | 三相四線制 | A、B、C、PEN | |
三相五線制 | A、B、C、PE、N | |||
10 | 防護等級 | IP30、IP40 | ||
