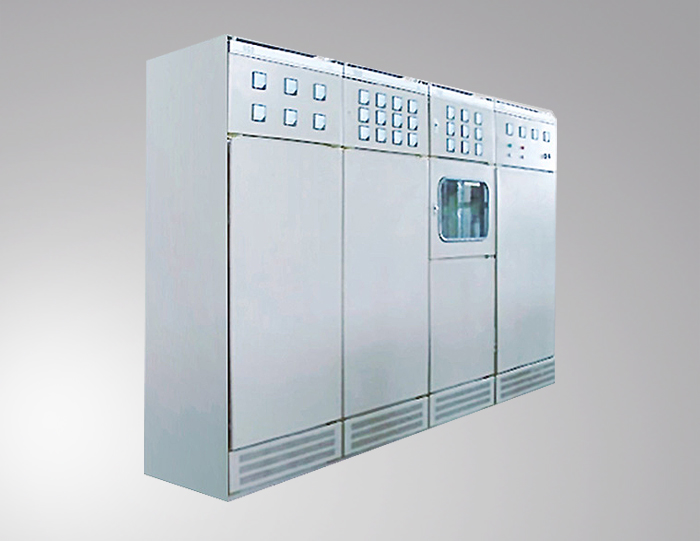

低壓封閉式固定開關柜(GGD)
a.產品概述
GGD型交流低壓配電柜適用于交流50(60)Hz。額定工作電壓380V~660V,額定電流在4000A及以下的電力系統中,作為受電和分配電能與控制之用。被廣泛應用于變電所、發電廠、工礦企業、學校、機場和高層建筑的動力、照明和控制系統。產品符合GB7251.12-2013、IEC61439-2:2011等標準。
b.結構特點
1.柜體采用通用柜的形式,構架用8MF冷彎型鋼局部焊接組裝而成;
2.設計時充分考慮到柜體運行中的散熱問題,在柜體上下兩端均有不同數量的散熱槽孔,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的;
3.在大電流運行中,為防止渦流的產生,母線框、絕緣子安裝支架及側橫梁采用不銹鋼;
4.采用黃金分割比的方法設計柜體外形,柜體按E=20mm模數安裝孔設計,通用系數高。柜門轉軸式活動鉸鏈與柜架相連,安裝、拆卸方便;
5.門的折邊處均嵌有橡膠條,能防止門與柜體直接碰撞,也提高了門的防護等級;
6.裝有電器元件的儀表門及柜內的安裝件與構架形成完整的接地保護電路,保持了電氣連續性;
7.柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。
C.主要技術參數
序號 | 項目 | 單位 | 參數 | |
1 | 主電路額定電壓 | V | AC380、660 | |
2 | 輔助電路額定電壓 | V | AC220、380,DC110、220 | |
3 | 額定絕緣電壓 | V | AC660 | |
4 | 額定頻率 | Hz | 50(60) | |
5 | 額定電流 | A | ≤4000 | |
6 | 母線額定短時耐受電流 | kA/1s | 15、30、50、80 | |
7 | 母線額定峰值耐受電流 | kA | 30、63、105、176 | |
8 | 工頻試驗電壓 | 主電路 | V/1min | 2500 |
輔助電路 | ||||
9 | 母線 | 三相四線制 | A、B、C、PEN | |
三相五線制 | A、B、C、PE、N | |||
10 | 防護等級 | IP30 |
