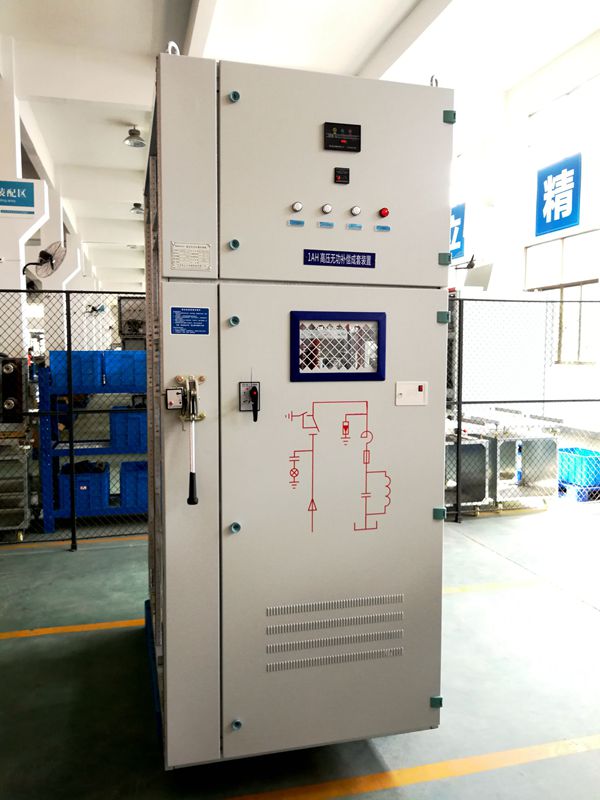

TBBZ(ORL)-12/1800型高壓無功補償柜
a.產品概述
TBBZ(ORL)-12/1800型高壓無功補償裝置用于電力系統和工礦企業35KV、110KV變電站6KV、10KV電壓等級的企業配電站,各級變配電網中新建、擴建的電容補償系統,用以提高電網功率因數、改善配電電壓質量,減少損耗,增加電力設備的供應能力,以獲得配電系統安全可靠經濟的運行,并串加電抗器具有抑制諧波的功能,確保裝置自身和相連電網的安全可靠運行。
執行標準:
GB 50227-95 國家標準《并聯電容器裝置設計規范》
DL/T 604-1996 國家電力行業標準《高壓并聯電容器裝置訂貨技術條件》
b.產品特點
1.裝置中電容器的損耗角正切值:全膜介質結構,不大于0.0005
2.裝置的容量偏差:裝置中電容器組的實測電容與其額定值的偏差不超過0~+10%,電容器組的任意兩相實測電容的最大值與最小值之比不大于1.02
3.裝置允許在1.1倍額定電壓下長期運行。
4.裝置允許在由于過電壓和高次諧波造成的有效值為1.3倍額定電流的穩態過電流下長期運行。
5.接線方式:三角形、單星形、雙星形
6.保護方式:開口三角保護、差壓保護、中性點不平衡電壓保護、中性點不平衡電流保護、三角形接線零序電流保護。
7.結構方式:根據裝置所配置設備(電容器、電抗器等)的布置殼分為柜式、片架式、圍欄式、集合式形式。
c.主要技術參數
1.額定電壓:6kV,10kV
2.額 定 頻 率:50Hz
3.裝置相數:3相
4.裝置額定容量:按用戶需要選取
