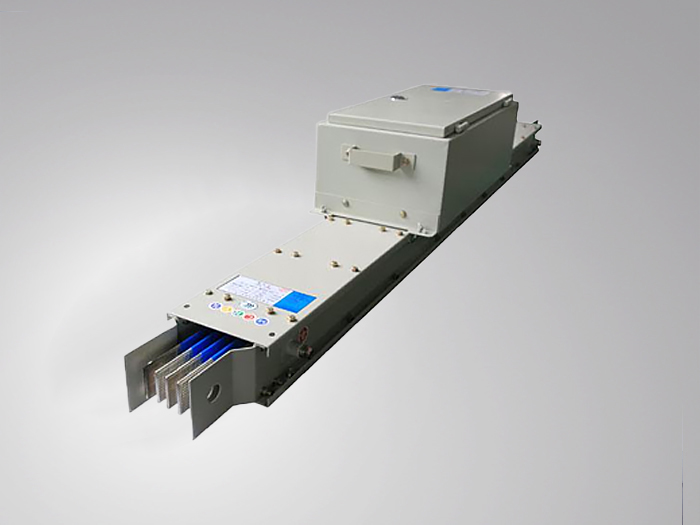

空氣型母線槽(OKMX1)
a.產品概述
1.母線槽適用于交流三相四線、三相五線制,頻率50Hz,額定電壓至1000V(不帶分接單元)/400V(帶分接單元) ,額定工作電流400 ~ 4000A 的供配電系統,承擔配電任務,用于低壓配電屏與大、中型負載的連接,主要應用于現代化的車間、廠房和高層建筑. 本系列母線槽是在傳統空氣型母線槽基礎上的改進型產品。
2.空氣型母線槽母線導體選用高純度電解銅,導體表面全長鍍錫,提高了導體抗氧化腐蝕能力,加工后再用PVC 管熱縮處理,相間和對地用絕緣塊隔開,銅母排得到雙重絕緣保護,絕緣性能大大提高,然后封閉在接地的金屬外殼內?!?br/>3.本母線槽外殼采用優質高強度冷軋鋼一次冷軋成型,不僅外形美觀大方,更大大增強母線槽的機械強度和系統的動熱穩定性,可徹底解決施工現場大跨距安裝的難題。
4.空氣型母線槽插孔處設計了安全防護擋板,只有防護擋板拉開時,插接箱才能接入,有效防止了插口處灰塵和異物的進入,從而提高了母線槽的防護性,防止誤操作,使母線的安全性得到了極大的提高?! ?br/>5.外殼防護等級IP65(不帶分接單元)/IP40(帶分接單元)。根據系統需求,可在母線槽任意位置設置插接口,安裝快捷,分接方便,使用安全。

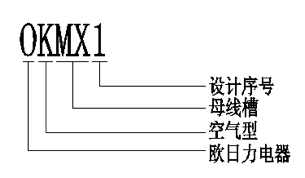

b.型號及其含義
c.技術參數
額定電流In(A) | 1600 | 1250 | 1000 | 800 | 630 | 500 | 400 |
短時耐受電流Icw(KA) | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
峰值耐受電流Ipk(KA) | 63 | 63 | 63 | 63 | 63 | 63 | 63 |
平均電阻R(mΩ/m) | 0.034 | 0.041 | 0.047 | 0.051 | 0.054 | 0.058 | 0.061 |
平均電抗X(mΩ/m) | 0.025 | 0.029 | 0.032 | 0.036 | 0.039 | 0.043 | 0.046 |
外形尺寸(高×寬) | 200×210 | 174×150 | 174×130 | 174×110 | 174×100 | 174×90 | 174×90 |
外殼材料厚度鋼板 | 2.0 |
表一(1600~400A)
額定電流In(A) | 4000 | 3150 | 2500 | 2000 | 1600 |
短時耐受電流Icw(KA) | 80 | 80 | 80 | 80 | 80 |
峰值耐受電流Ipk(KA) | 176 | 176 | 176 | 176 | 176 |
平均電阻R(mΩ/m) | 0.016 | 0.021 | 0.025 | 0.03 | 0.035 |
平均電抗X(mΩ/m) | 0.013 | 0.012 | 0.015 | 0.018 | 0.021 |
外形尺寸(高×寬) | 190×470 | 204×200 | 204×170 | 204×145 | 174×200 |
外殼材料厚度鋼板 | 2.3 |
表二(4000~1600A)
