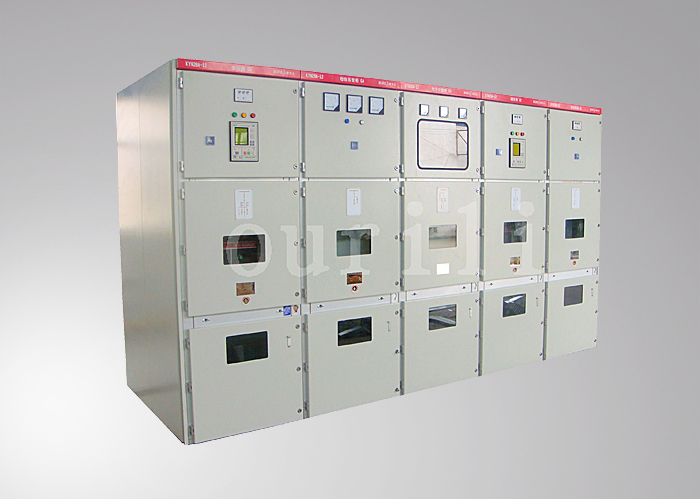

中置柜（KYN28A-12）

a.產品概述
KYN28A-12型戶內金屬鎧裝中置式開關設備（以下簡稱開關設備），系3～10kV三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用。本開關柜滿足IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能，可配用VS1、VD4、VB2、3AE真空斷路器，實為一種性能優越的配電裝置。

b.產品特點
1.該產品為組裝式結構設計，采用拉鉚螺母和高強度螺栓聯接組裝而成，外殼采用厚度為2mm敷鋁鋅鋼板，門板材料為優質冷軋鋼板并采用樹脂粉末靜電噴涂工藝，外形美觀大方，安裝維修方便。
2.板材經數控進口設備加工折彎工藝，使柜體比同類設備整體重量輕，機械強度好，外殼防護等級IP4X，且精度高，便于裝配及實現材料統一化。
3.各高壓隔室完全隔離，每個高壓隔室在柜頂部裝設各自的泄壓板，保證內部電弧故障不會影響相鄰隔室，保證設備及人身安全。開關柜各高低壓隔室都有良好的密封措施，高壓隔室內裝有自動加熱裝置，保證柜內絕級體表面干燥。
4.可實現閉門操作。開關柜的各項正常操作，包括斷路器分合閘、斷路器手車推到工作位置和退出到試驗/隔離裝置，以及接地開關的分合閘，都要求在高壓隔室門板開閉條件下進行，以保證人身安全。
5.柜體分為手車室、母線室、電纜室、繼電器及儀表室。手車室后部裝有接地的金屬活門，手車抽出后，活門自動關閉；二次觸頭，隨手車進出實現通、斷；母線室與其它室隔開；電纜室位于后下部，便于敷設進出線電纜，底部裝有接地母線；繼電器及儀表室位于柜的前上部。
6.可抽出水平隔板及裝卸母線室隔板，使得主母線的聯接以及電纜、接地開關、避雷器、電流互感器等組件的安裝和檢修都可在開關柜正面進行，十分方便。
7.開關柜面板開有觀察窗，可以看到斷路器手車上的分/合按鈕及斷路器機械位置指示器以及彈簧的儲能/釋放狀態指示器并可手動分/合斷路器和儲能?！　?br/>8.手車與柜體絕緣結構配合，機械聯鎖安全可靠、靈活。手車在柜體內有斷開、試驗、工作位置、每一位置有定位裝置，以保證聯鎖可靠。
9.柜內帶電母線采用熱縮套管套裝，母線為銅質材料，搭接處鍍錫。

c.技術參數
