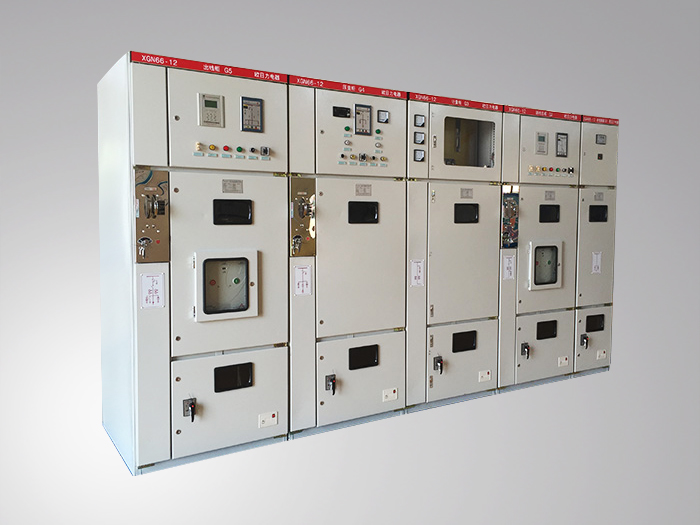

XGN66A-12箱型(固定式)交流金屬封閉開關
a.產品概述
XGN66A-12箱型(固定式)交流金屬封閉開關設備是新一代高壓電器成套產品,符合國家標準GB3906《3-35kV交流金屬封閉開關設備》和電力部DL404《戶內交流高壓開關柜訂貨技術條件》要求,也滿足國際標準IEC298《kV以上52kV及以下交流金屬封閉開關設備和控制設備》的要求.并且具有兩部提出的“五防”閉鎖功能。本設備適合于3-10kV三相交流50Hz單母線分段的系中,作接受和分配電能之用,并具有對電路進行控制、保護和監測等功能。可適用在各類型發電廠、變電站及工礦企業,高層建筑等場所、也可與環網柜組合應用于開閉所中
b.結構特點
1.柜體采用優質角鋼焊接而成
2.斷路器室位于柜體中下部,安裝、調試、維護方便。標準配裝ZN63A(VS1-12)固定式斷路器,并設有壓力釋放通道,確保人身安全!
3.采用先進可靠的旋轉式隔離開關,可在主母線帶電安全下安全進入斷路器室檢修
4.整柜防護等級IP2X
5.設有可靠功能齊全的強制性機械閉鎖裝置,簡便有效達到“五防”要求
6.具有可靠的接點系統
7.門上裝有觀察窗,可清楚觀察到柜內元件的工作狀態
8.操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構,簡單可靠方便實用
C.技術參數
序號 | 項 目 | 單位 | 數 據 | |||
1 | 額定電壓 | kV | 12 | |||
2 | 額定絕 緣水平 | 1min工頻耐壓 | kV | 42 | ||
雷電沖擊耐壓 | kV | 75 | ||||
3 | 額定頻率 | Hz | 50 | |||
4 | 主母線額定電流 | A | 800 | 1250 | 2000 2500 3150 | |
5 | 分支母線額定電流 | A | 630 | 1000 1250 | 2000 2500 3150 | |
6 | 4s熱穩定電流 | kA | 20 | 31.5 | 40 | |
7 | 額定動穩定電流 | kA | 50 | 80 | 100 | |
8 | 防護等級 | IP2X | ||||
9 | 外形尺寸(寬×深×高) | mm | 900×950×2300 | 900×1000×2300 | 500×1000×2300 |
