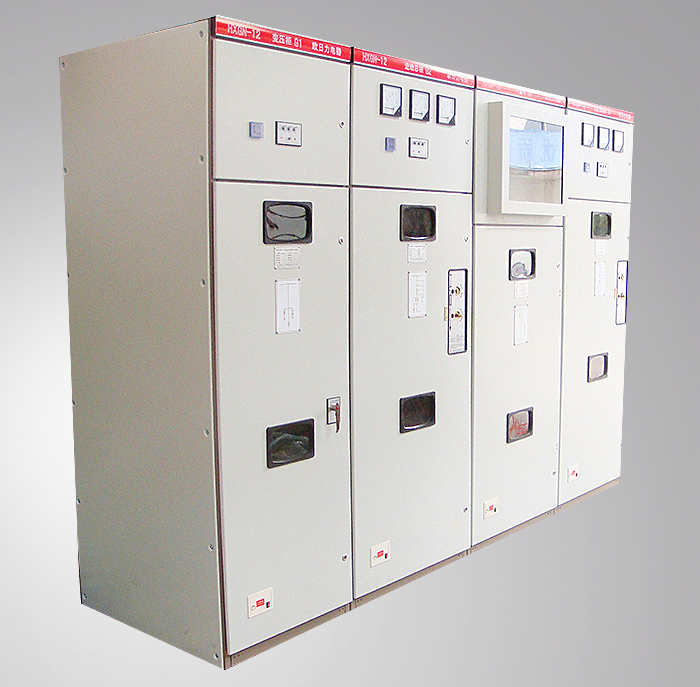

環網柜(HXGN15-12)

a.產品概述
HXGN15-12型金屬封閉高壓環網開關設備(以下簡稱環網柜)是消化吸收了國外先進技術并結合國內的供電要求而生產的高壓電器產品。適用于城市建設中的公用配電、住宅小區、高層建筑、公園、學校等場所,作為三相額定電壓10kV,額定頻率50Hz的配電系統中作為電能接受和分配之用,產品也適用于環網供電和終端配電。產品符合GB3906-2006《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》、IEC62271-200-2011等標準


b.結構特點

1.環網柜柜體采用敷鋁鋅鋼扳、冷軋鋼板材料,經數控機床加工后組裝而成,具有體積小、重量輕、操作簡單方便;
2.環網柜的結構合理,有明顯的斷口點、使用安全、少維護、長壽命、質量穩定可靠等優點;
3.環網柜具有“五防”功能,機械聯鎖裝置安全可靠,操作機構極為簡單;開關柜的負荷開關、接地開關、前門板之間互鎖;
4.環網柜表面靜電噴涂環氧聚酯粉末,有較強的抗沖擊耐腐蝕能力;
5.環網柜具有手、電動兩種操作功能,并可簡易升級,實現三遙及配網自動化。


C.主要技術參數


序號

項目

單位

參數

1

額定電壓

kV

12

2

額定頻率

Hz

50

3

額定電流/熔斷器額定電流

A

630/125

4

額定短路關合電流(峰值)

A

50

5

額定短時耐受電流/額定短路持續時間

kA/s

20/4

6

額定峰值耐受電流

kA

50

7

額定有功負載開斷電流

A

630

8

額定閉環開斷電流

A

630

9

額定電纜充電電流

A

10

10

額定熔斷器短路開斷電流

kA

31.5

11

額定空載變壓器開斷容量

kVA

1600

12

1min工頻耐受電壓相間、相對地/隔離斷口

kA

42/48

13

雷電沖擊耐受電壓相間、相對地/隔離斷口

kA

75/85

14

額定轉移電流

A

2500

15

防護等級


IP3X
