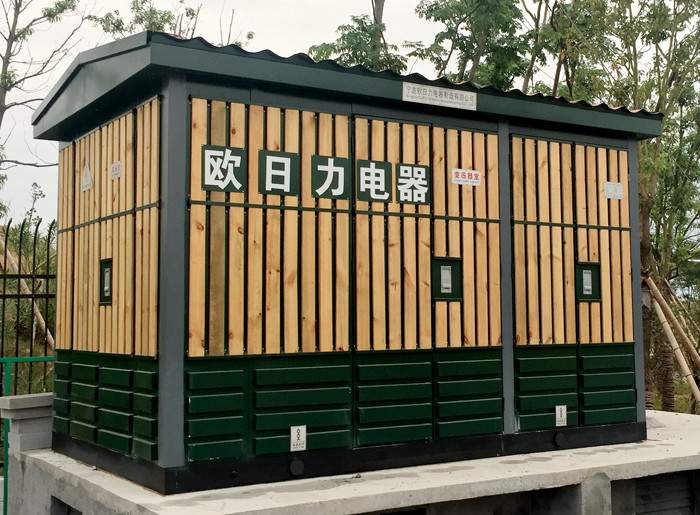

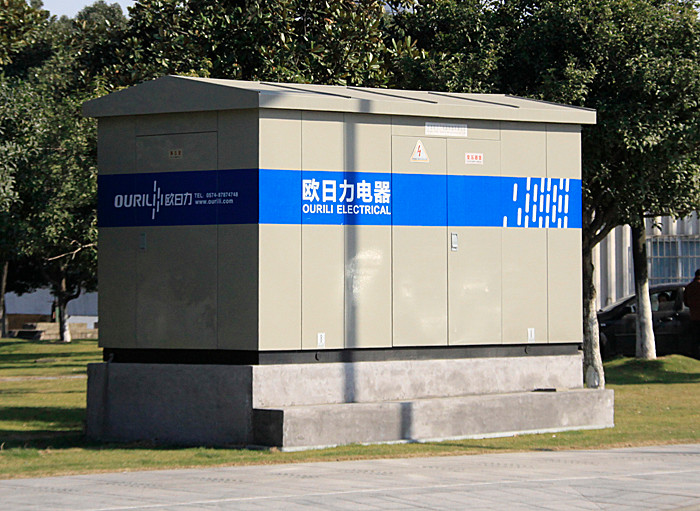

箱式變電站

a.產品概述
YB-12/0.4型高壓/低壓預裝箱式變電站(高壓/低壓預裝式變電站)是將高壓開關設備、變壓器和低壓開關設備三部分組合在一起作為一種簡單、經 濟可靠、可移動的配電裝置。適用于城市公用配電、住宅小區、高層建筑、工礦、油田、機場、碼頭及臨時用電等場所,作為動力、照明的電能接受和分配,也適用于環 網配電系統及放射式電網的終端供電。產品符合GB/T 17467-2010《高壓/低壓預裝式變電站》、DL/T537-2002《高壓/低壓預裝箱式變電站選用導則》等標準。


b.結構特點
1.該產品為框架結構,框架整體用槽鋼、角鋼焊接而成,四周及箱頂采用鋁合金板、不銹鋼板、非金屬等多種防腐性能優良的材料加工,并涂以專用漆層,使之具有整體機械強度高和防腐蝕性能好、防止小動物進入等優點;
2.箱頂采用雙層,斜頂結構,具有隔熱性好及不易積水、漏水、滲水等優點。箱頂檐下四周都有散熱孔,增加了箱內通風性能,提高了箱內高、低壓設備運行的穩定性;
3.箱內用鋼板隔成三個相對獨立的小室,即高壓室、變壓室和低壓室,三室一般成品字型或目字型布置,也可按用戶要求布置;
4.高、低壓室防護等級不低于IP33D,變壓器室防護等級不低于IP23D;
5.高壓側一般采用真空斷路器、負荷開關進行保護,變壓器可選擇油浸式變壓器、全密封油浸式變壓器、干式變壓器,低壓側一般按用戶的需要組成供電方案,也可根據用戶要求提供計量裝置和自動無功補償裝置;
6.該產品保護性能完善,防誤聯鎖功能齊全。


C.主要技術參數


      序號

名稱

項目

單位

參數

         1

高壓?jiǎn)卧?/span>

額定電壓

kV

12

額定電流

A

630

額定頻率

Hz

50

1min工頻耐受電壓:相對地和相間/隔離斷口

kV

42/48

雷電沖擊電壓相對地和相間/隔離斷口

kV

75/85

額定短時耐受電流(4S)

kA

20、25、31.5

額定峰值耐受電流

kA

50、63、80

      2

低壓?jiǎn)卧?/span>

額定電壓

V

400

主回路額定電流

A

100~2500

1min工頻耐受電壓

V

2500

額定短時耐受電流(1S)

kA

15-50

額定峰值耐受電流

kA

30-105

      3

變壓器室

變壓器容量

kVA

30-1600

高壓額定電壓

kV

10

低壓額定電壓

kV

0.4
