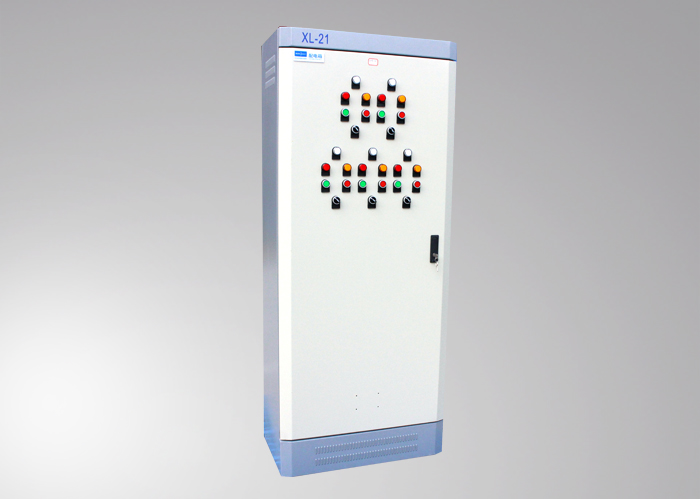

動力配電柜（XL-21）
a.產品概述
XL-21動力配電柜適用于民用發電廠及工礦企業，交流頻率50Hz，交流電壓380V，三相三線、三相四線電力系統，作動力、照明配電及控制之用，對其他符合本動力箱的負載性能的場合也可以使用。符合GB7251-2006《低壓成套開關設備》國家標準。XL-21低壓動力配電柜，外殼用鋼板變制而成，刀開關造作手柄裝于箱前右柱上部，可以作為切換電源之用。配電箱前面裝有一只電壓表，只是匯流母線的電壓。配電箱前面有門，門打開后，配電箱內全部設備敞露、便于檢修維護。本配電箱均采用國內自行設計的型組件，具有結構緊湊、檢修方便、線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。
b.主要特點
1.電氣性能完全符合GB7251.1和EC60439-1的相關規定。
2.饋出開關采用體積小、高分段、飛弧短（或無飛?。┑男滦退軞嗦菲?，復式脫扣器，具備過載、短路保護功能，并可按用戶要求加裝漏電保護功能；
3.電動機回路具備過載、短路、欠壓、缺相保護功能；
4.輔助回路具有就地、遠方控制功能和就地、遠方自動卻換功能；
c.主要技術參數
| 序號 | 項目 | 參數 |
| 1 | 主電路額定電壓 | AC:380V |
| 2 | 輔助電路額定電壓 | AC:220,380V |
| 3 | 額定工作頻率 | 50(60)HZ |
| 4 | 額定絕緣電壓 | 660V |
| 5 | 額定電流 | 小于 630A |
| 6 | 外殼防護等級 | IP30 |
