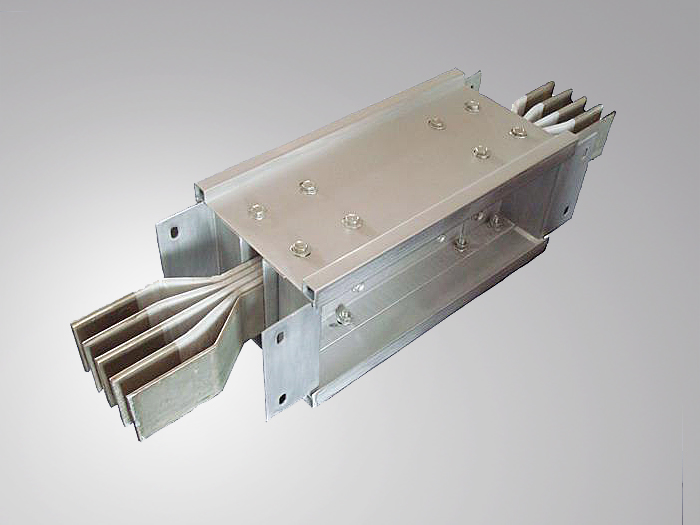

密集型母線槽(OMMX1)
a.產品概述
母線槽適用于交流三相四線、三相五線制，頻率50Hz，額定電壓至660V, 額定工作電流100~6300A 的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。
b.產品特點
（1）散熱能力較強
密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。
接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭接觸面積，大大降低了接頭部位溫升。
（2）新一代環保產品
密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。
（3）布線靈活
密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。
c.技術參數
額定電流In(A) | 2500 | 2000 | 1600 | 1250 | 1000 |
短時耐受電流Icw（KA） | 50 | 50 | 50 | 50 | 50 |
峰值耐受電流Ipk（KA） | 105 | 105 | 105 | 105 | 105 |
平均電阻R（mΩ/m） | 0.025 | 0.030 | 0.034 | 0.041 | 0.047 |
平均電抗X（mΩ/m） | 0.010 | 0.015 | 0.020 | 0.025 | 0.030 |
外形尺寸（高× 寬） | 270×135 | 230×143 | 190×143 | 170×143 | 150×143 |
外殼材料厚度鋼板 | 2.0 | ||||
